Dans cet article, je vais vous détailler comment créer son propre Arcade Spinner pour moins de 15 euros. Si on achète un spinner dans le commerce, cela coûte plus de 100 euros !
Tout d’abord, le détail des pièces dont j’ai eu besoin :
| Quantité | Composant | Où le trouver ? | Prix | Image |
|---|---|---|---|---|
| 1 | 5-24V Optical Rotary Encoder 600 Pulse | aliexpress.com | 10.21 |  |
| 1 | Pro Micro ATmega32U4 5V/16MHz Module | aliexpress.com | 2.70 |  |

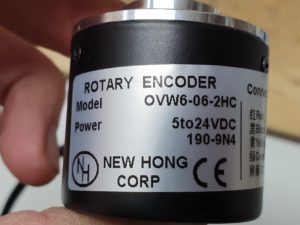

Tout d’abord, on vérifie le câblage de l’encodeur (le code couleur est différent de celui de la source) :
On passe maintenant au câblage en adaptant le schéma :
Ce qui donne :
Une fois les câbles bien organisés, on met le tout sous gaine thermorétractable pour finir le montage :
On va maintenant programmer le Pro Micro avec le logiciel Arduino et le sketch qui est dans une des archives récupérées sur Thingiverse (Miroir) et dont les liens sont en début d’article.
On y est presque, reste juste à installer la roue que l’on a imprimé en 3D et on peut tester maintenant !
Si tout s’est bien passé, une fois notre montage branché sur le port USB, vous devriez pouvoir commander le curseur de votre souris sur l’axe X. A vous les parties endiablées d’Arkanoid !
